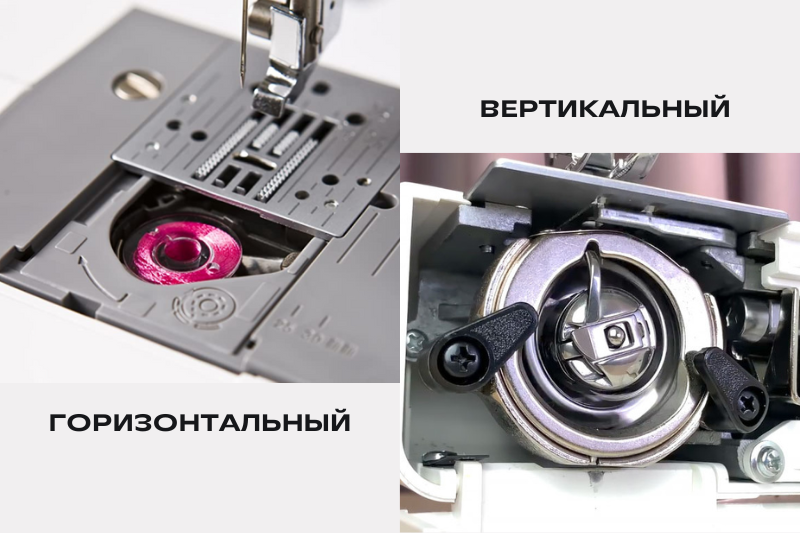

Горизонтальный или вертикальный: какой челнок лучше?
Давайте разберемся вместе с одним из главных узлов швейной машины.
Челночное устройство - один из основных механизмов швейной машины. Поэтому при выборе машинки покупатели уделяют ему особенное внимание. Так какой же из челноков лучше: привычный вертикальный или современный горизонтальный? Давайте разберемся вместе.
Вертикальный челнок
Принцип его работы основан на возвратно-поступательном движении полумесяца челнока. И с этим же связана и первая техническая проблема. Толкатель должен на большой скорости изменять движение челнока в сторону, противоположную от первоначальной. То есть при движении иглы вверх-вниз челнок проходит пол оборота в одну и другую сторону. В момент перехода движения обратно механизмы, которые приводят в движение челнок, испытывают высокие нагрузки и подвергаются износу. При увеличении износа пропорционально растет шум, производимый устройством. Также износу подвержена пластина толкателя челнока из-за постоянных ударных нагрузок.
Теперь о самом челноке. Полумесяц точно подогнан по размеру корпуса хода челнока, и при его движении челнок трется о корпус. В связи с тем, что пользователи ОЧЕНЬ редко чистят и смазывают челночное устройство (хотя это рекомендуется делать не РЕЖЕ чем каждые 4-6 часов работы машины), оба элемента системы быстро вырабатываются. Это приводит к увеличению стука, а в итоге — к пропускам или регулярным поломкам иглы.
Замена полумесяца челнока обойдётся в приличную сумму, замена корпуса челнока — еще дороже. Чтобы достичь идеального результата, менять нужно все сразу. А с учётом того, что речь идет о недорогих машинах, целесообразность такой работы стремится к нулю.
Теперь про надёжность и долговечность. Если интенсивно использовать швейную машину 3-5 лет без качественного обслуживания, то система выработается до критической стадии. Ещё одну проблему вертикального челнока можно описать так. При съеме нитки челноком с иголки важную роль играет зазор между челноком и иглой. Так вот, конструкция вертикального челнока изначально приемлет люфт полумесяца челнока во всех плоскостях. В результате зазор между челноком и иглой не может быть постоянным. Более того, это колебание в процессе эксплуатации только увеличивается.
Ещё одна проблема связана с механизмом, который приводит маятниковый челнок в движение. Самый распространенный из них — шестерня полумесяц, которая всегда выполняется из пластика.
Проблема заключается в том, что без должного ухода эта шестерня испытывает значительные нагрузки. А при заклинивании челночной системы от грязи или просто при запутывании нити она закусывается и ломается. Сама по себе шестерня недорогая, но процесс ее замены достаточно сложный и требует настройки момента хода челнока.
Остальные минусы вертикального челнока вполне очевидны:
- не очень удобная заправка
- максимальная ширина зигзага до 5 мм
- не виден остаток нити и т.д.
Итак, подводим итог. Вертикальный маятниковый челнок не изменился с момента производства старых подольских машин. Он шумный (причём звук увеличивается в процессе эксплуатации) и надёжности в нем не много. При этом выход из строя практически любого элемента будет головной болью для механика.
Горизонтальный челнок
Принцип его работы становится максимально понятен по видеоролику, который снял любимый многими канал Discovery — очень наглядное видео.
Но на некоторых моментах я все же стоит остановиться подробнее. Первое: челнок полностью выполнен из металла, включая червячную шестерню передачи крутящего момента (есть исключения, но это единичные случаи). Из пластика выполнена только шпульная вставка, которая заменяет шпульный колпачок.
Главное преимущество горизонтального ротационного челнока — постоянное направление движения в процессе работы. Такая система исключает ударную нагрузку с передающих шестерён и почти исключает износ. Как результат — тихая равномерная работа механизма на весь период эксплуатации швейной машины без дополнительной вибрации. Смазке в этой системе раз в полгода подвергается только ось крепления челнока. Как правило, это делают в сервисном центре во время технического обслуживания машины.
Остается разобраться со шпульной капсулой. При нормальной работе машины этот элемент жёстко закреплён упорами. Ударить по нему игла может только в том случае, если упоры смещены или деформированы. Происходит это только в результате некорректных действий пользователя. Например, при неправильной заправке нити или вращении вала машины в обратную сторону нитка может запутаться в челноке. Если при этом сильно покрутить вал, может отогнуться упор и провернуться шпуля держателя.
Если аналогичная ситуация возникнет в машине с вертикальным челноком, то пользователь может сломать пластиковые шестерни привода челнока — а это уже совсем другой ремонт. Поэтому эксплуатация любой швейной машины, как с вертикальным, так и с горизонтальным челноком, требует четкого выполнения предписаний инструкции.
Даже если ваши неправильные действия привели к повреждению шпульной вставки горизонтального челнока, все что нужно сделать — просто заменить ее на новую.
Итак, вывод очевиден. Горизонтальный челнок тише, надёжнее, проще и дешевле в эксплуатации. А еще имеет максимальную ширину до 7 мм — это играет очень большую роль при выметывании петель с глазком, так как при ширине меньше 6 мм они практически не имеют смысла.
И напоследок немного информации о мифах, связанных с челноками
Миф 1. Вертикальный челнок полностью металлический, а горизонтальный пластиковый — поэтому он надёжнее.
Это полностью не верно — горизонтальное челночное устройство полностью выполнено из металла. А за счет ротационной формы движения горизонтальный челнок гораздо надёжнее.
Миф 2. В вертикальном челноке можно регулировать натяжение нити, а в горизонтальном нет.
Полностью неверно: натяжение нити регулируется на шпульной капсуле так же, как и в вертикальном. Однако это не все: за счет ротационного движения машины, оборудованные горизонтальным челноком гораздо менее чувствительны к нитками. То есть смена натяжения челночной нити практически не нужна.
Миф 3. Машины с горизонтальным челноком плохо шьют плотные ткани.
Горизонтальный челнок точно так же справляется с плотными тканями, как и вертикальный: главное, не забывать ставить более толстую иглу. Более того, большинство машин с горизонтальным челноком оборудованы лучшей системой продвижения, за счёт чего машины шьют плотные ткани еще лучше.
Миф 4. Шпульная вставка быстро изнашивается и стоит очень дорого.
При правильной эксплуатации шпульные вставки работают без износа не меньше, чем классический шпульный колпачок. На обслуживании в сервисе есть машины, которые эксплуатируются уже более 20 лет с оригинальной шпульной капсулой.
Миф 5. Производители экономят, устанавливая горизонтальный челнок.
Это полностью не верно – горизонтальный челнок изначально устанавливался только в самые дорогие модели швейных машин. И сегодня по-прежнему в самых дорогих моделях стоит именно он.
Всё-таки не зря все дорогостоящие швейные машины у всех крупных производителей оборудованы ротационными челночными системами. Большинство отдают предпочтение горизонтальному челноку благодаря очевидной простоте использования этой системы, высокой надежности и неприхотливости в настройках. Крупнейшие компании, такие как Brother и Toyota, полностью отказываются от маятниковых челноков и даже самые простые модели оборудуют горизонтальными ротационными челноками. А для пользователей это надежность, неприхотливость и максимальная простота эксплуатации.
Такасе Мотоши
Инженер центра разработок бытовых швейных машин
